如何实施电梯刷卡与楼宇对讲的访客联动功能

一．访客联动功能是什么？

电梯的梯控设备与楼宇单元门可视对讲系统之间通过485通讯布线，连接在一起，整合两个系统的通信协议，进而实现访客联动功能。

举例1：访客来访。张总住在18楼，客人黄总来拜访，黄总没有卡，打不开楼宇单元门，也使用不了电梯。这时黄总通过单元门可视对讲主机与张总通话，张总确认来访客人身份后，按下家里面的可视对讲分机上的开锁键，此时单元门立刻弹开，那么同时对讲分机也会把开门信号传给电梯上的梯控设备，命令它解除电梯18楼的刷卡控制。此时黄总在电梯内就可以不用刷卡，选择18楼，电梯上行。这种功能解决访客无卡乘梯的问题。

举例2：业主之间互访功能。张三想去李四家串门，先从自家对讲分机呼叫李四，李四给张三权限后，此时，电梯自动去张三家楼层接人，进入轿厢后，李四家所在楼层权限放开，可直接按按钮。

举例3：室内呼梯功能。 张三家住29楼，家门距离电梯还有一点距离，由于电梯默认停层一般为1楼。想下楼而又不耽搁时间，就可以在自己对讲分机呼叫电梯上来。---前提是对讲系统有此功能。

二．访客联动功能如何施工。

1. 从弱电井到电梯机房预埋一条RS485通讯线（屏蔽双绞线，RVVP2×1.0），强调在电梯机房预留出4米备用。这个布线用于连接“访客联动通讯器”和楼宇可视对讲系统（由甲方安排完成，通常都是由弱电工程的施工方负责完成）；

访客联动通讯器：属于通信协议对接转换的一种设备，每个可视对讲厂家针对此种设备的称谓不尽相同，但是功能是一样的。例如：“梯控通信模块”、“ 访客联动通讯器”，“电梯控制模块”，“电梯模块”，“信号转换器”---等等。每个正规厂家都有，只不过称谓不同。

2 .需要预先在电梯随行电缆里布一条RS485通讯线（屏蔽双绞线，RVVP2×1.0），也可以直接使用随行电缆里面的备用通讯线。强调必须在机房和轿厢顶部各预留出3米备用。 用于连接电梯IC卡控制器和“访客联动通讯器”，实现访客联动功能（此工作由电梯安装施工方完成）。

3. 从电梯轿厢顶部的随行电缆中找到预留的两根通讯线，然后与操纵盘中电梯IC卡控制器连接在一起。（由电梯施工方负责）

三．可视对讲厂家需要提供的东西。（所提供样机必须跟项目现场使用的保持一致。）

对讲厂家提供一套样机，包括：主机，分机，访客联动模块，单通道信息发布模块，开关电源）和一份通讯协议，硬件设备必须是接通好线路后发到我厂，做完测试后全部返还。

四．现场需要确认的信息：

1.     IC卡扇区选择问题。明确楼宇对讲的卡片型号是否跟提供所用型号一致。梯控所用卡片为M1卡。该卡有16个扇区，需明确对方占用的为哪个扇区。

2.     电梯层站情况。

3.     功能需求。是否有除刷卡和访客以外的功能需求？比如互访功能或其他。

4.     访客电梯返站接客人是返到哪层？（一般是门口主机所在的单元门厅，以一楼居多，此次现场是不是需要返到地下，比如-1层或者-2层？）

5.     访客开放的楼层是不是只有业主所在楼层？是否需要开放多个楼层？（如果开放多个楼层，比较麻烦，也不太安全，建议只开放业主所在楼层）。

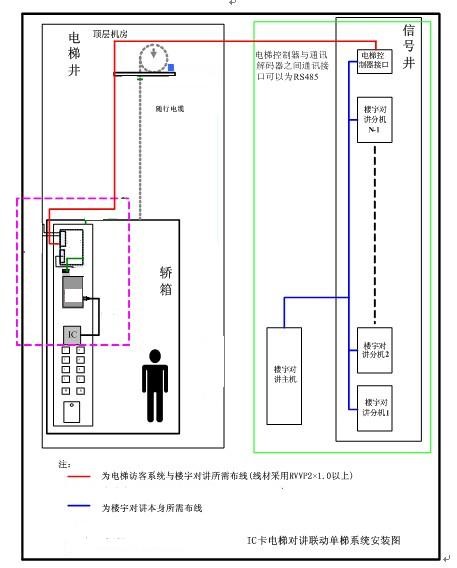

五．下面是全景对接示意图，仅供参考。
