正达梯通-电梯IP网络五方通话系统电梯对讲方案介绍

第一章



1. 工程概述

1.1 项目名称

XXX项目电梯五方可视对讲系统工程,

共有    台电梯,共       单元,7.png

每单元共  梯。

1.2 建设单位              限公

1.3 设计及施工单位              有限公司

1.4 项目内容及目标

1.4.1项目内容:电梯IP五方通话系统

1.4.2 项目目标:为项目电梯设备建设一套先进、严密、实用、美观、性能稳定的IP五方通话系统。

2. 设计标准和范围

2.1 设计依据的标准

2.1.1 设计涉及的计量单位采用国际单位SI

2.1.2 设计涉及的所有设备和材料,除专门规定外,均依照下列标准规范进行设计,制造、检验和试验。

  《电梯制造及安装安全规范》GB7588-2003

《智能建筑设计标准》DBJ08-47-95

  《民用建筑电气设计规范》JGJ/T16-92

《商用建筑线缆标准》EIA/TIA-569



2.2 设计范围

2.2.1  IP联网型可视五方通话系统。

3. 设计原则

根据工程总体要求,设计遵循以下原则:

3.1 一次性完成该项目的电梯五方通话系统的总体规划与设计,并按计划实施,可低成本的扩充电梯梯控、监控等系统。

3.2 系统设计应在技术上达到先进性和成熟性的统一,性能上应具有很高的安全性,可靠性,使用上应具有可维护性和可扩展性;并具有很高的性价比。

3.3 设计选型方面应同时遵循:

3.3.1 集成化原则,应选择高度集成的设备,便于控制、管理和维护。

3.3.2 模块化原则,应在软、硬件上都采用商业化、通用化、模块结构的设备,使系统具有较强的扩展能力。

3.3.3 可靠性原则,所选设备应具备抵御环境影响的能力;工作稳定可靠,并能适应昼夜全天候工作。

3.3.4 高的性能价格比。

3.3.5 遵循实事求是、先进、可靠、节约、后期服务体系完善的原则。


第二章  IP联网型可视五方对讲系统



1. 概述

电梯的安全始终都是放在第一位的,一个完善电梯五方对讲系统(有叫做电梯紧急求救系统)是保障电梯安全运行的一个组成部分。一旦电梯出现了故障,被困在电梯中的人员可以通过电梯对讲系统,与管理中心或外界联系,以便及时地解救被困人员,确保每一个乘客的生命安全,给乘电梯人员创造一个安全的电梯环境是本系统最大的意义。

IP联网型可视五方对讲系统是根据《电梯制造及安装安全规范》GB7588-2003专门设计的产品。它具备以下功能:

一、对讲功能:电梯话机多方任意互通对讲、各话机紧急求助对讲,管理中心机与电梯轿箱话机可视对讲(轿箱内需要有摄像头);

二、管理中心主机记录:通话次数、未接来电,并与监控系统配合录相留影,对讲与监控、控制联动,把单纯电梯紧急呼叫提升到多功能综合管理的层面上,对提高电梯安全运行、故障的事后解救构建了一个安全、便利的环境。为人们的生活提供便利。



2. 系统设计指导思想

2.1便于管理

通过可视电梯管理机可以实现整个电梯群的统一管理。且可以实现电梯群中任意一台电梯轿厢主机与管理机之间实现可视对讲,管理机可以呼叫任意一台电梯分机,电梯群中任意一台轿厢主机和电梯话机可以呼叫管理机。每梯内轿厢、轿顶、底坑、机房分机之间可以互相呼叫对讲。管理主机可以对系统内所有分机进行呼叫,管理主机的来电显示中可以清楚的看到电梯的编号。这样大大地方便了电梯通讯系统的管理。



2.2建立全面的沟通渠道。

通过电梯对讲系统,使管理中心、各梯轿厢、轿顶、底坑、机房之间建立了一条内部通讯的通道,不论在什么位置都可以互相呼叫通话,各电梯的工作平台也可进行呼叫。给电梯的维护与管理带来了非常方便的沟通渠道。

2.3安全第一。

轿厢人员按轿厢主机呼救键时,管理主机和机房分机同时振铃,并且机房和管理机人员都可以摘机与轿厢中呼救人员通话,并且管理主机可以看到轿厢内的呼叫人员,(可升级成可视功能)确保了乘梯人员的安全。



2.4系统的可靠性、可扩充性、可维护性是本系统能否真正实用的关键所在。

系统的可靠性包括系统设备的可靠性,信号传输的可靠性,抗人为故障的能力。系统可扩充性包括:多梯联网,系统电梯的数量,传输距离,通话质量。系统可维护性是指当系统出现故障时,在最短的时间内找出故障部位,并在不影响整个系统正常使用的情况下更换设备,尽可能不影响其他用户的使用。并确保在发生设备故障、线路故障时不会影响整个系统的运行。



2.5合理的性能价格比

系统网络能与综合布线融为一体从而减少重复布线和施工成本,可与监控网络、梯控、数据采集、电梯监测等系统共网。



3. 系统设计

本系统是一种全数字双向对讲系统。对讲系统是采用TCP/IP纯数字编码技术,标准SIP语音,ONVIF视频协议,消回声技术等通讯输技术,使整个系统能双向通讯,即轿厢、轿顶、底坑、机房分机能向管理机呼叫,且管理机也能呼叫各电梯分机,电梯通讯系统中各设备间均可以实现双向呼叫通话。系统采用光纤或UTP5E组网,保证通话高质量。



4. 系统组成

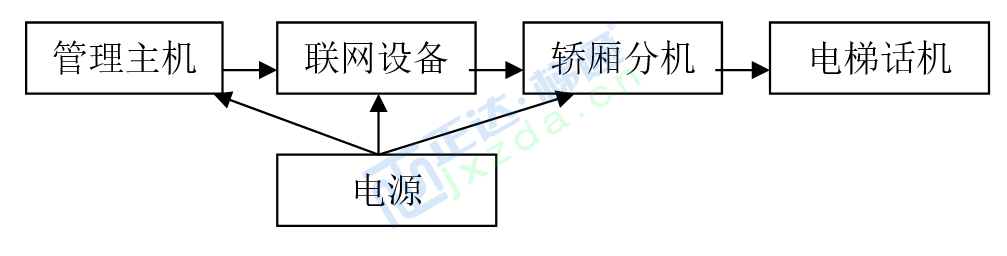

单电梯通讯系统根据不同的设备配置,达到不同功能的效果,而且还具有很强的延伸性。系统的基本组成方式由四部分组成,如下图:


管理主机:物业管理处使用,接受和处理轿厢、轿顶、底坑、机房等分机的呼叫通话和求救信息。多部梯共用一台。



连网设备:联网使用,用于各梯之间信号到管理中心的连接。如果用传统的以太网方式组网,设备包括:网线、光纤、光纤收发器、交换机;如果用EPON方式组网,设备包括:网线、光纤、ONUOLT、分光器、交换机。



机房分机:分机是轿内、轿顶、底坑、机房话机与管理主机的主要通讯设备,除了具有乘梯人员遇到紧急情况向外边求助功用外,内部通讯系统还可以给电梯维护人员带来方便。分机可以是一梯一部、两梯一部、三梯一部、四梯一部,根实际情选择。



电梯话机:有轿内、轿顶、底坑、机房话机,有手柄和免提型两种。他们都是保证电梯日常为呼吁正常运行不可缺少的设备。轿内、轿顶、底坑、机房话机各一台。



应急电源:应急电源是电梯中必不可少的设备。当电梯遇到停电时,应急电源不仅点亮轿厢中的应急灯和启动报警警笛,并且给电梯通讯系统应急供电,使被困梯人员可以在照明的环境中通过轿厢主机上的紧急呼叫按钮向管理处和机房值班人员求救。一部梯一台。



5. 分机系统接线图。

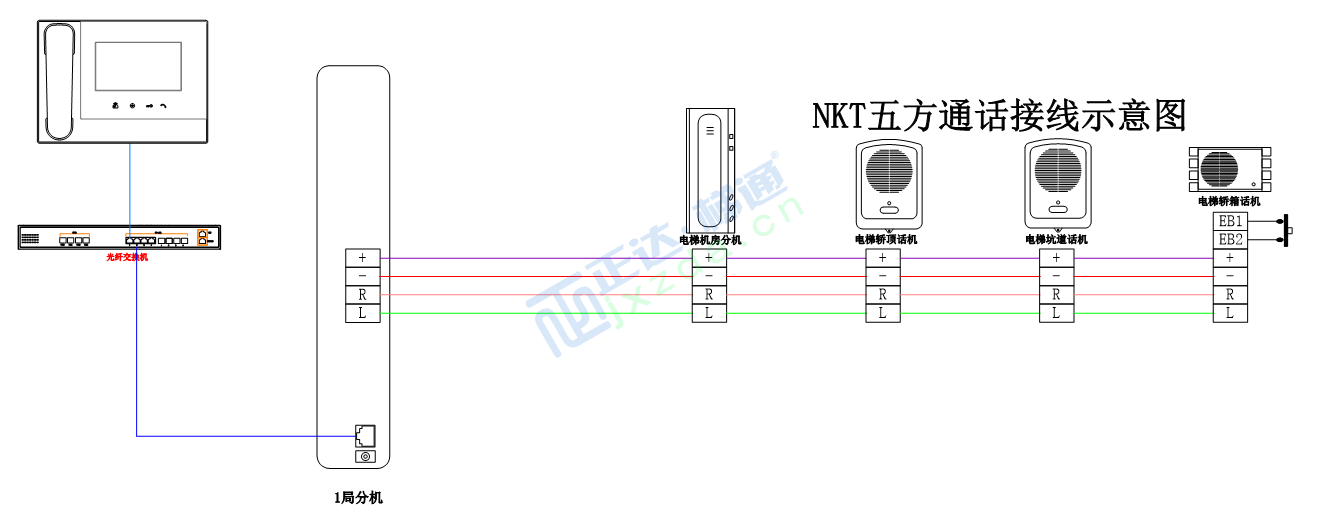

      5.1  1局分机接线图:

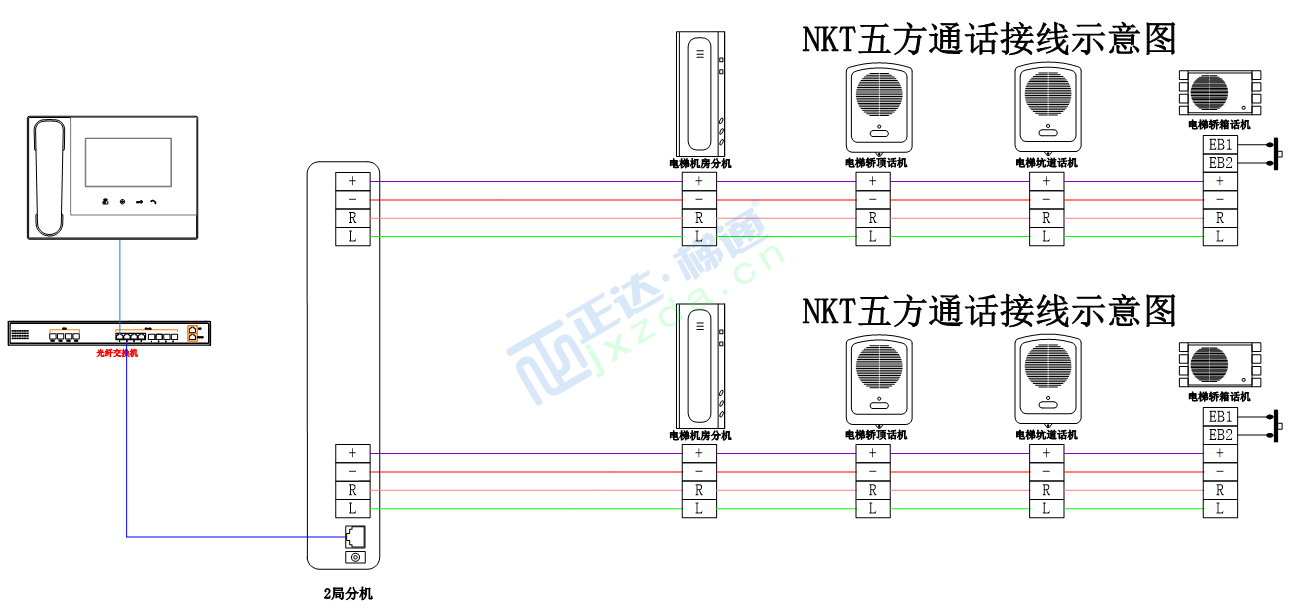

5.2  2局分机接线图:

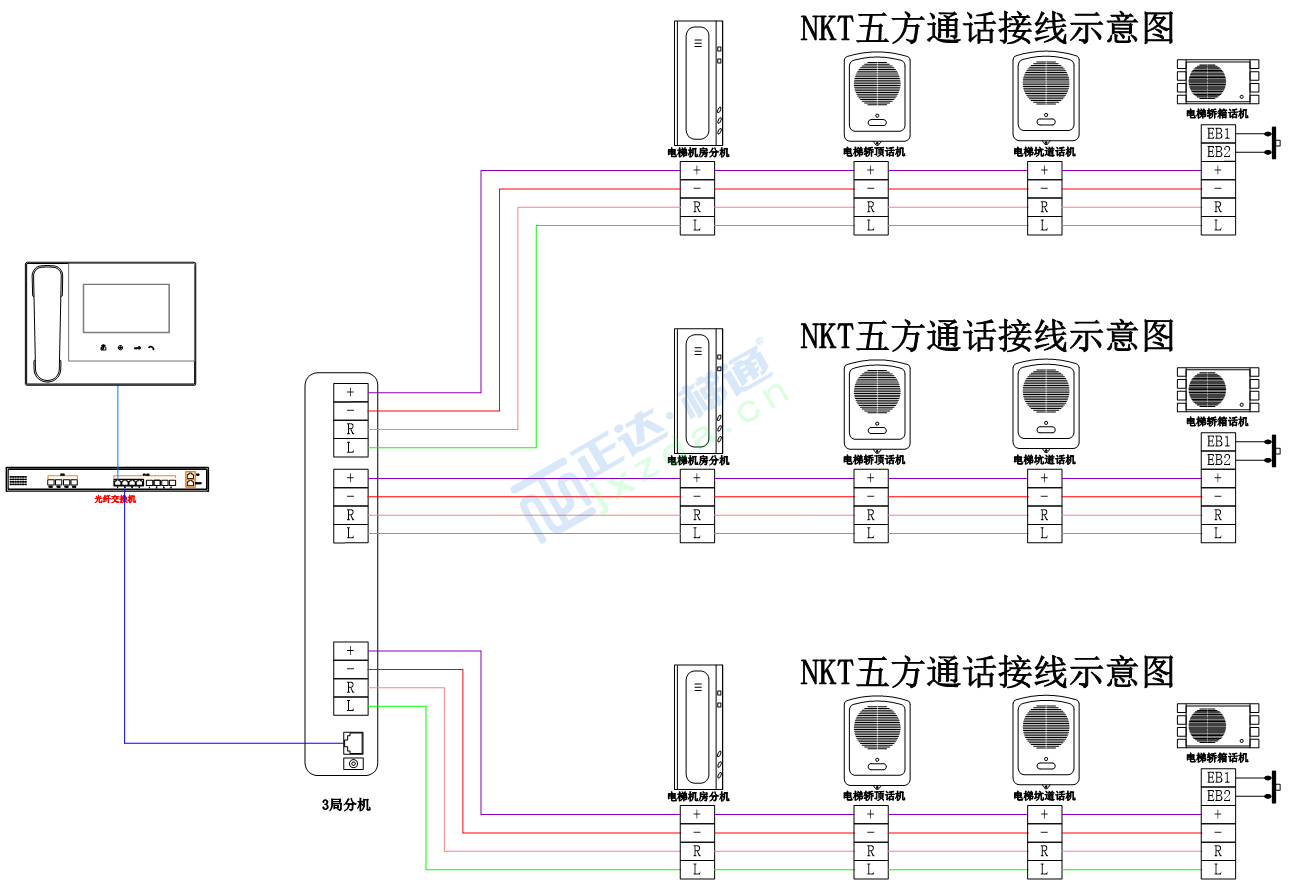

5.3  3局分机接线图

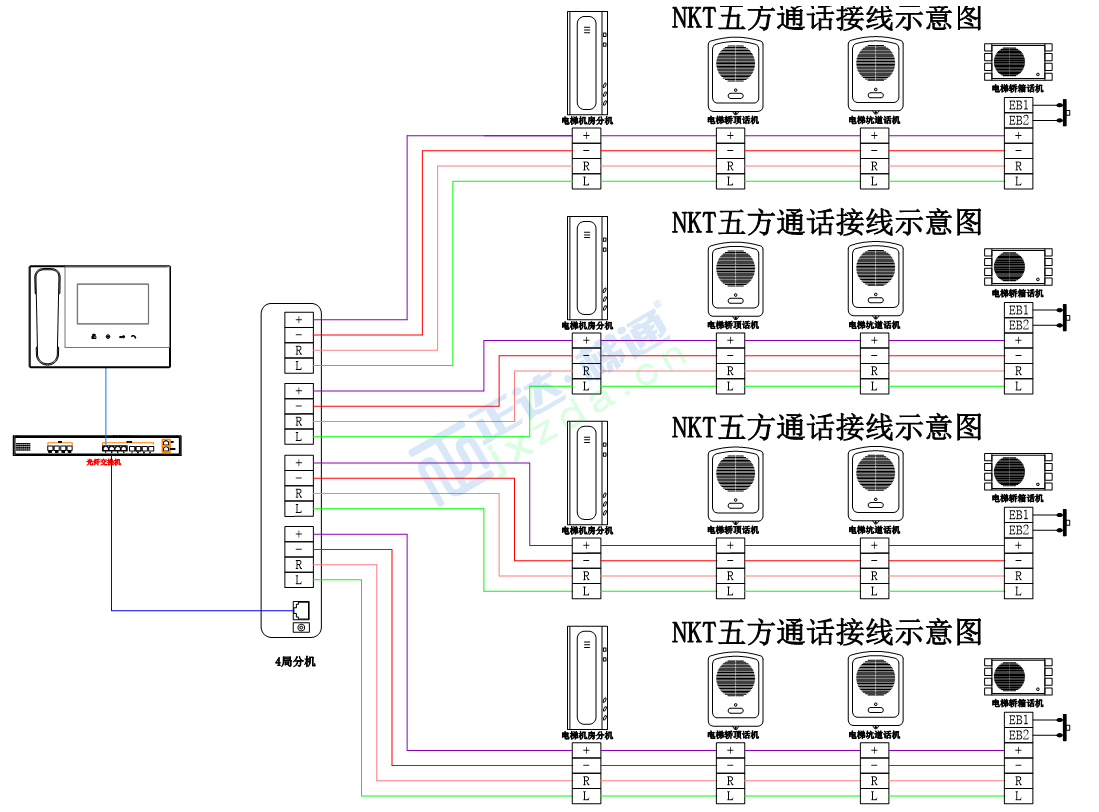

5.4  4局分机接线图:

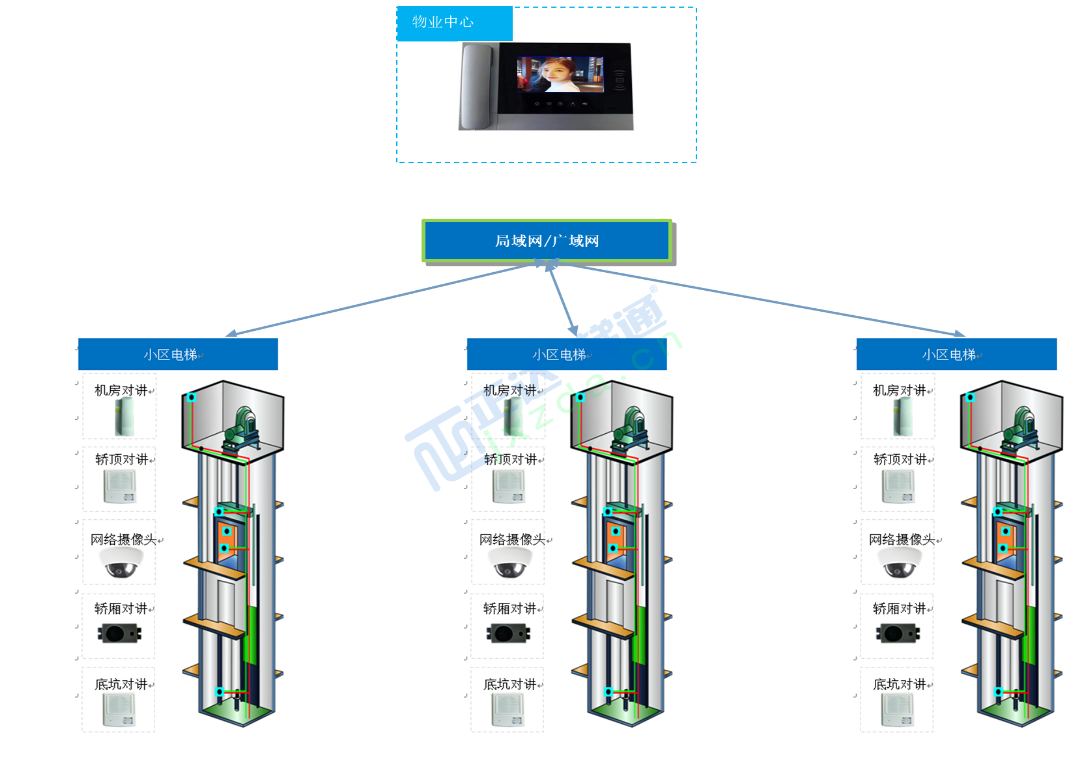

5.5  多台电梯联网图:




第三章 系统设备及基本技术参数



一、管理主机

概述

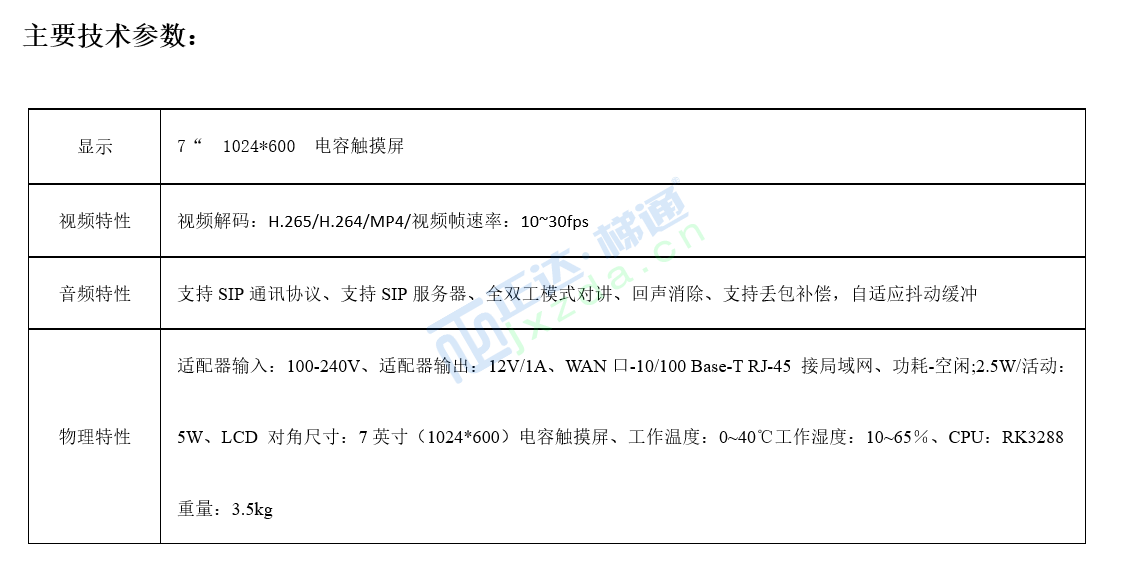

电梯管理主机采用液晶电容触摸屏显示方式,

清晰直观便于操作。电梯管理主机可以呼叫电梯群


叫电梯对讲管理主机。



功能

能选择呼叫电梯群内任意一台电梯对讲分机、并能实现清晰双向对讲。

8位编码呼叫,管理主机对分机数量没有限制。

接收各电梯分机呼叫和求助,并显示来电号码。

能记录电梯分机来电地址和时间,并能对历次来电进行查询。



注:

1. 根据接口说明将话机的手柄线插入手柄接口。

2. 将电源适配器插入话机的 DC 口,另一端插入电源插座。

3. 用RJ45网线将一端插入话机的WAN口(请参考接口说明图1),另一端插入与外网设备,如果话机连接网线后,状态栏上的网络连接状态显示为18.png,说明网络已经连接正常,此时话机可以进行相关的网络通话,上网等相关操作。

如果待机桌面的网络连接状态显示为19.png,请检查网络配置是否正确,检查网线是否插触良好。

 二、电梯五方通话前端分机

 概述

电梯分机主要作用是将电梯话机的音频进行编码,

采用标准SIP语音协议,运用的消回声算法,解决传

统对讲系统中存在的音质不佳、组网复杂、传输距离

短、互动性差等问题。它可集成一、二、三、四局分

机及电梯数据采集等,适应多种使用环境,方便快速

部署设备,是电梯厂家、物业、被困紧急救援等通讯

的理想选择。



具体型号如下:

NBT-01 :2线制1局通话前端分机      NKT-01:4线制1局通话前端分机

NBT-02 :2线制2局通话前端分机      NKT-02:4线制2局通话前端分机

NBT-03 :2线制3局通话前端分机      NKT-03:4线制3局通话前端分机

NBT-04 :2线制4局通话前端分机      NKT-04:4线制4局通话前端分机

二、电梯五方通话前端分机



概述

电梯分机主要作用是将电梯话机的音频进行编码,

采用标准SIP语音协议,运用的消回声算法,解决传

统对讲系统中存在的音质不佳、组网复杂、传输距离

短、互动性差等问题。它可集成一、二、三、四局分

机及电梯数据采集等,适应多种使用环境,方便快速

部署设备,是电梯厂家、物业、被困紧急救援等通讯

的理想选择。



具体型号如下:

NBT-01 :2线制1局通话前端分机      NKT-01:4线制1局通话前端分机

NBT-02 :2线制2局通话前端分机      NKT-02:4线制2局通话前端分机

NBT-03 :2线制3局通话前端分机      NKT-03:4线制3局通话前端分机

NBT-04 :2线制4局通话前端分机      NKT-04:4线制4局通话前端分机




三、电梯话机



1、概述

轿箱内话机是安装在电梯轿厢内的电梯紧急呼叫装置。

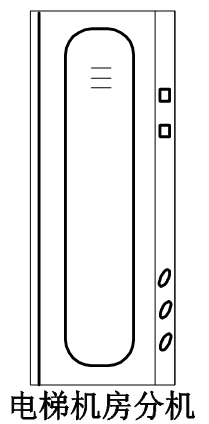

电梯机房话机是安装在电梯机房的话机,它具有1个呼叫键。

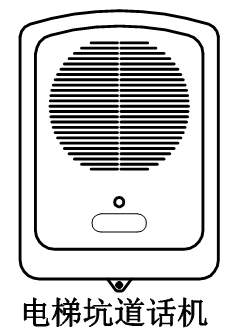

底坑话机是安装在电梯底坑的电梯分机,它具有1个呼叫键

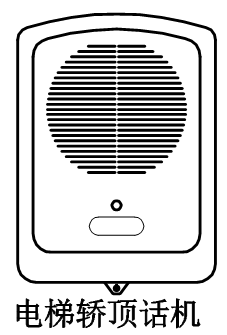

轿顶话机是安装在电梯轿顶的话机,它具有1个呼叫键


2、话机的技术参数:

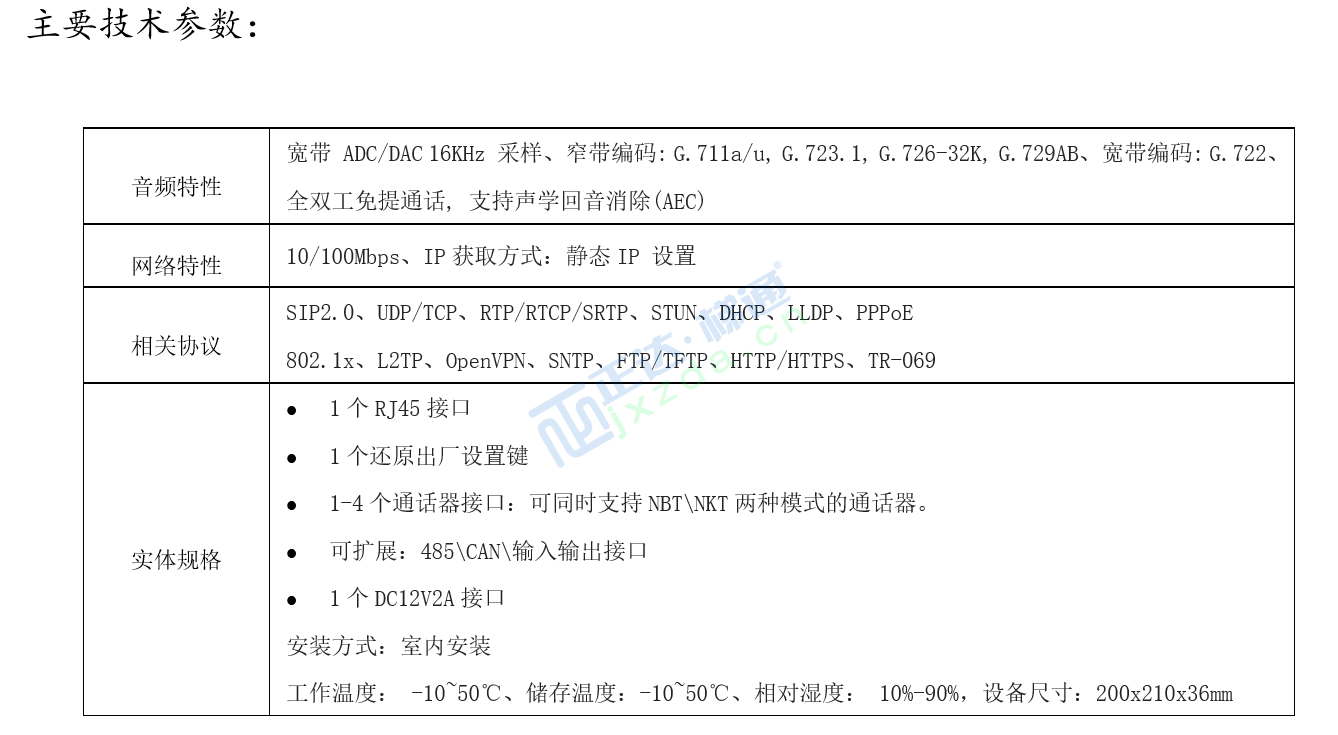

     NKT系统总线:4线   NBT系统总线:2线

     音频输出不失真率:  30mw

     频率响应:300~3400HZ  3dB

     工作电压:   12V   10%

     静态工作电流:20 mA



3、话机功能:



按紧急求助键可以呼叫管理主机和其它话机不论谁摘机都能与轿厢话机通话。

电梯轿顶话机、底坑分机、机房分机能接管理主机等呼叫并能实现清晰双向对讲。



四、系统电源

1、产品功能简介:

具有后备电池,掉电可自动切换。

具有过放电保护装置,防止损坏后备电池。

具有电源工作指示灯。

具有短路保护作用。

具有平时自动给后备电池充电功能。

具有应急灯输出接线端,市电停电时可给应急灯供电。



2、产品技术参数:

输入电压:AC220V  10%

输出电压:DC12V  10%

最大输出电流:3A

电压稳定度:≤1.5%

负载稳定度:≤5%

过流保护:200%

后备电源:7ASH*1



第四章 电梯联网系统的布线及要求


 概述


     电梯联网系统的布线是电梯群通讯系统的重要组成部分,它犹如在小区内建立一条“信息高速公路”,电梯群通讯系统内的各种信号在这条“信息高速公路”上畅通无阻,使整个小区电梯群通讯系

统协调、稳定、可靠地运行。因此布线显得十分重要。高质量的布线,能使系统运行稳定可靠。不合理布线会大大降低系统性能,使系统信息不畅、工作不可靠,甚至会造成整个系统瘫痪。所以应十

分重视系统的布线。



4.1 系统线材




一、光纤:主要用于管理中心与各单元的电梯机房之间长距离(大于100米)联接,一般选用优级质的4芯单模



光缆,比较硬,好施工,对使用环境没有要求,防鼠咬,不容损坏,寿命长等优点,带宽大,数据传输远。




二、网线:主要用于分机与交换机或光纤收器、ONU之间短距离联接,布线是需要穿管保护。



三、4芯RVV4*0.75线:用于话机之间通讯及供电。此线一般电梯出厂时预留在电梯随行电缆中,可以直接使用,若损坏则需重新布设。




总线 编号

用线颜色

1

+

2

-

3

R

4

L





4.2 网络选择

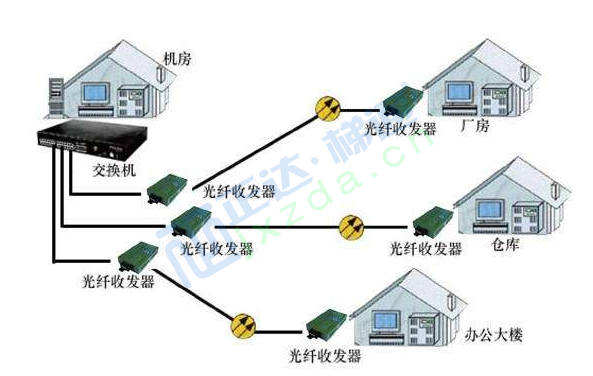

一、传统以太网架构组网

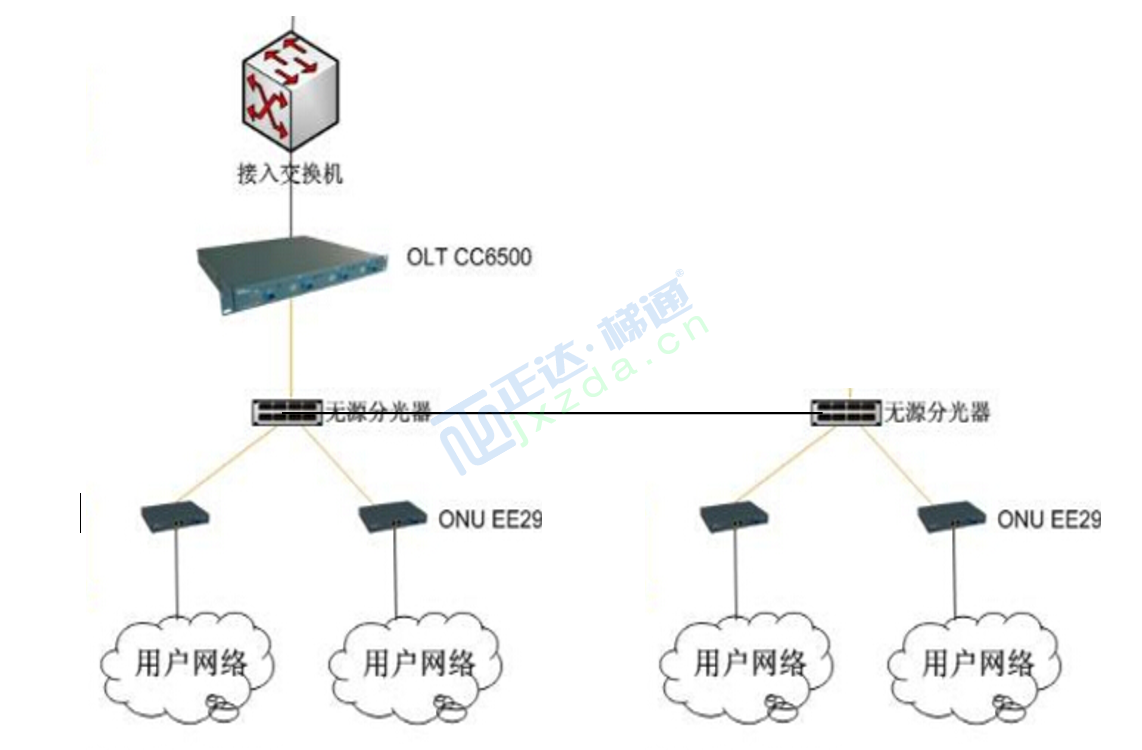

二、PON架构组网



以上网络架构可根据实际情选择,只要能把网络搞通就行了。



三、设备安装:

      A,规划主机及分机的IP地址,不要与同网络中的IP地址相同以免发生

         IP冲突到至设备不能使用。



              例:

                X1单元有2台电梯:



                 若使用1分局分机,需要2台分机

                                  电梯1分配IP192.168.57.10

                                  电梯2分配IP192.168.57.11





                   使用2分局分机,需要1台分机

                                  电梯1分配IP192.168.57.11

                                               端口:01

                                 电梯2分配IP192.168.57.11

                                               端口:02

 B、主机,也就是我们常说的服务器:

                                   分配IP192.168.57.3

             一般把选用网段的 1-10 留给服务器用,设置好IP地址,我们可以正

         式进入安装流程。

  C,在电梯机房选择好安装位置:

         一、不能漏水

         二、砖墙要结实,防止设备掉落

         三、尽量选择阴凉处

         四、与其它设备不冲突。

  D,安装流程:设备一般安装高度为1.5米,将产品用螺钉固定,要求

                  安装稳固。注意安装位置不要倾斜,使用方便,不得影

                  响其它活动部件的正常状态。

         一、固定好电源

         二、固定好光猫

         三、固定分机:

         四、将话机分别安装在轿顶、轿箱内、底坑、电梯机房。将通讯线

             与话机的专用接口对接;

         五、联接设备电源及其它信号线。



  四,电梯管理系统安装时安全规定

          A、必须2个人协同施工;

          B、现场必须有警示牌和告之牌;

          C、进入电梯内必须开安全锁;

          D、不得穿拖鞋等进入施工现场;

          E、用电必须注意用电安全;

          F、施工完成后必须清理现场,确保没有影响电梯运行的情况后

             才能开电梯。

 五、系统的培训

A、对维护人员进行系统原理走线及一般性维护培训;

B、对操作人员进行操作规则及一般常识培训。



六、售后服务

A、系统质保期为一年。

B、在质保期内,对于系统设备的损坏(人为的及不可抗拒因素造成的除外),本公司无偿更换或维修系统设备



                第五章   本产品的优越性能介绍

 一、采用TCP/IP联网传输,扩展性强,与监控等其它网络系统共网,成本低。

二、独特的消回声技术,双工通话话音清晰、无侧音、不失真。

 三、系统自动巡检,设备维护简单,智化判断,主动提示设备故障。

 四、管理主机采用全中文来电显示模式,工作人员可准确轻松的辨别求助或来电电梯所在的位置,并且可以自动记录来电的时间和位置。

 五、任何一个子系统(电梯)内部出现问题,都不影响其他电梯的使用。

 六、可视对讲系统可以随时监视系统内任何一台电梯的时事情况,轿厢求救时,现场情况一目了然。
