7.0刷卡系统说明

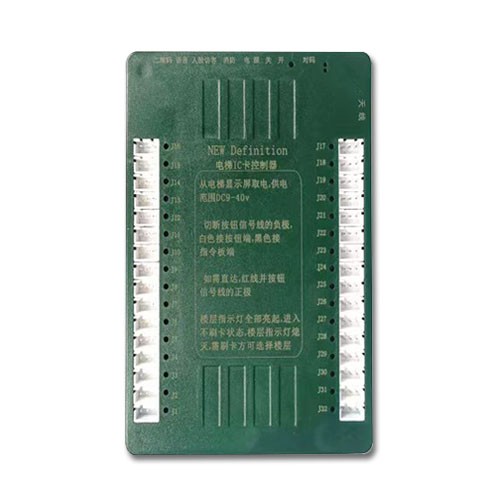

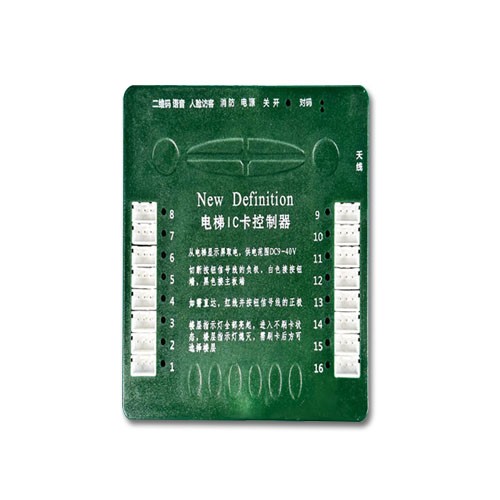

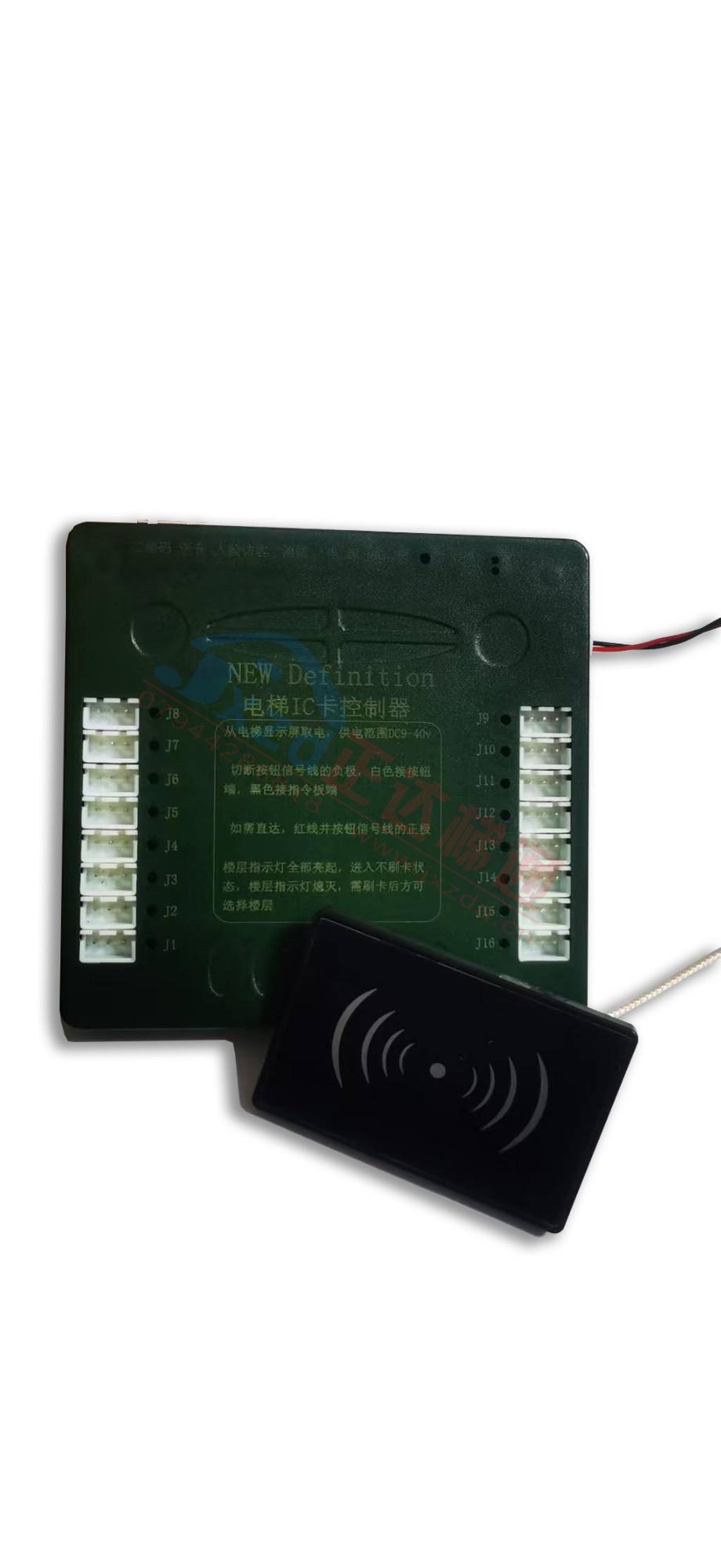

7.0 内选控制器主要技术参数：

产品尺寸：长15CM 宽9CM 厚1CM（32层设备）

                      1、输入电压：DC9～30V                                  2、工作电流：<800mA

                      3、使用环境温度 ：-35℃~+70℃                      4、使用环境相对湿度：20%~90% 不结露

                      5、刷卡操作时间：<200 毫秒                            6、读卡连接线最大长度 ：12 米

                      7、刷卡记录存储：循环存储 6500 条                 8、可管理乘梯卡数量：10 万张

                      9、黑名单：10 万个                                          10、电梯编号：1~255 号自由设置

                      11、平均无故障时间：>25000 小时

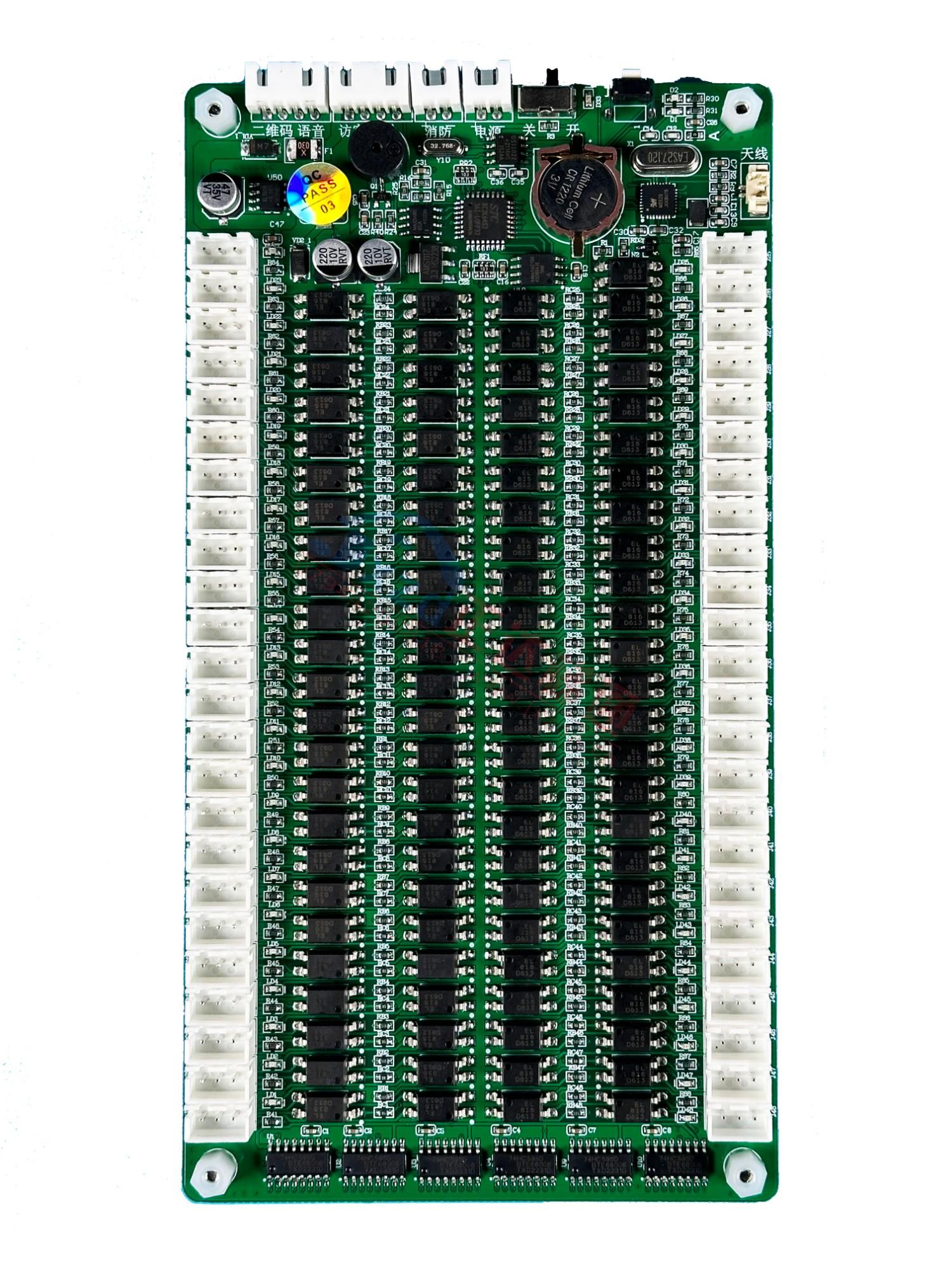

主板接口说明： V+V-是电源输入 L+L-是消防输入

                        手动开关是应急人工退出刷卡状态

                        设置按键是设定设备地址和匹配软件使用

消防接线说明：消防接口L+L-输入一个电源（12V-24V）即可退出刷卡状态

电源接线方法：红线接电源正极，黑线接电源负极（V+,V-）12V-24V均可。

按钮接线方法:  电梯按钮有4根线，其中2根是LED指示灯线不用管它。

                        另外两根是信号开关线，用万用表量一下，区分信号线的电源正负极。

把信号开关线的负极剪断，黑线接通往按钮那端的断头，蓝色线接通往指令板方向的断头。红色线并接到信        号开关线的正极上（注意不是剪断是并接）。

红色线是控制刷卡自动点亮该楼层的作用，如果不需要自动点亮则不需要接红色线（自动点亮只支持一张卡        里面写入小于等于两个楼层)

设备地址设置说明：在写卡软件中功能卡-电梯编号设定卡选项中拿一张空卡，写入想设定的地址编号，到设备端按住主板上方的设置按键刷下                         电梯编号卡，听到滴滴-滴滴共4声蜂鸣，则表示设定成功。

刷卡响声说明:  滴一声表示刷卡成功

                       滴一声长响表示该卡里的信息和该设备地址不匹配（1单元的卡去2单元刷）

                       滴滴滴三声表示该卡时间到期或者时间和主板时间不匹配

                       滴滴滴滴表示为功能卡的声音（时间校准卡，地址设定卡，扇区设置卡等）。

7.0梯控系统写卡软件说明

登录密码123456

1:添加电梯

装了几台控制器如果不通用的情况下装几台就添加几个地址

2：设定设备地址

依次点开功能卡-电梯编号设定卡

从1号开始，拿一张空的IC卡，写好编号卡数据然后在梯控板上面刷一下，刷编号卡一定要按住设备上的设置键在刷，响声为滴滴-滴滴即为成功设定。

3:发业主卡

先点击连接写卡器，然后红圈内是必填项目，姓名、房间号、门牌号、可用电梯一定要选择正确的地址，输入完信息后把IC卡放在写卡器表面点击数据写入成功即可。

4、管理卡

先连接写卡器，输入相对应的内容最后数据写入即可。

5、一般故障处理

1）刷卡响3声（滴滴滴）是时间不对，IC卡信息内容或者梯控主板时间不正确。

   解决方法：1.先查看写卡时候选择的时间是否正确

2.            做一张时间校准卡将设备时间校准一下，在写卡软件的功能卡-时间设置卡-控制时间设置卡，拿一张空卡数据写入拿到梯控板那里按住设置键刷一下响4声即可。

2）刷卡1声长响是指该卡的单元信息和梯控板地址不对应。

   解决方法：1.检查下写卡时选择的控制器地址是否正确。

重新设置下梯控主板的单元地址。
